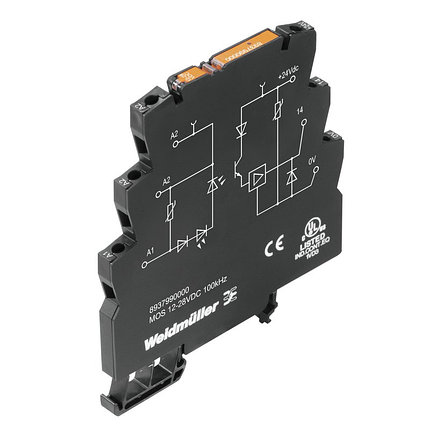

Твердотельные реле MOS 12-28VDC 100kHz, фото 2
Твердотельные реле MOS 12-28VDC 100kHz, фото 2
Описание
Характеристики
Информация для заказа
Общие данные заказа
Тип MOS 12-28VDC 100kHz
Номер для заказа 8937990000
Исполнение MICROOPTO, твердотельные реле, 1 Нормально разомкнутый контакт (Транзистор), Номинальное напряжение: 12 В (DC)... 28 В (DC) , Номинальное напряжение переключения: 19,6...28,8 В, Ток: 50 мА, Винтовое соединение
GTIN (EAN) 4032248716227
Норма упаковки (VPE) 1 Шт.
Availability Stock article
Размеры и массы
Ширина 6,1 мм
Ширина (в дюймах) 0,24 inch
Высота 88,1 мм
Высота (в дюймах) 3,468 inch
Глубина 97,8 мм
Глубина (дюймов) 3,85 inch
Масса нетто 31,81 g
Температуры
Влажность Отн. влажность 5–95 %, Tu = 55 °C, без образования конденсата
Рабочая температура, макс. 60 °C
Рабочая температура, мин. -25 °C
Температура хранения, макс. 80 °C
Температура хранения, мин. -40 °C
Рабочая температура -25 °C...60 °C
Температура хранения -40 °C...80 °C
Случай ошибки
MTTF 2 559 годы
сторона управления
Номинальное напряжение 12 В (DC)... 28 В (DC)
Мощность удержания ? 280 мВт
Напряжение срабатывания / отпускания 5.6 V / 5 V DC
Индикация состояния Зеленый светодиод
Схема защиты Варистор, Защита от переполюсовки
Сторона нагрузки
Номинальное напряжение переключения 19,6...28,8 В
Ток 50 мА
Номинальный ток переключения 50 мА
Категория нагрузки LC A
Импульсная нагрузка, макс. ток 0,6 A (20 мс)
Задержка включения < 200 нс
Задержка выключения < 400 нс
Падение напряжения при макс. нагрузке ? 2 В
Ток утечки < 1 мкА
Защита от короткого замыкания Нет
Защитная цепь Варистор, Защита от переполюсовки
макс. частота переключения (постоянное управляющее напряжение) 530 kHz
Номинальное вспомогательное напряжение 19,6…28,8 В / макс. 8 мА
Данные о контактах
Тип контакта 1 Нормально разомкнутый контакт (Транзистор)
Общие данные
Монтажная рейка TS 35
Класс пожаростойкости UL 94 V-0
Координация изоляции
Номинальное напряжение 30 V
Степень загрязнения 2
Категория перенапряжения II
Электрическая прочность вход-выход 350 Вэфф. / 1 мин.
Электрическая прочность относительно монтажной рейки 350 Вэфф. / 1 мин.
Импульсное перенапряжение, до 500 В (1,2/ 50 мкс)
Вид защиты IP20
Дополнительные сведения о сертификатах/стандартах
Нормы DIN EN 50178, GL 2003, абзац Vl 9, IEC 62314, UL 508
Сертификат № (GERMLLOYD) 54853-08
Сертификат № (cULus) E141197
Дополнительные характеристики
СостояниеНовое
  • Цена: Цену уточняйте
