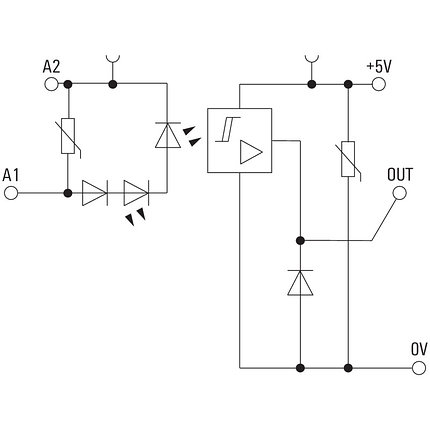

Твердотельные реле MOS 12-28VDC/5VTTL, фото 2
Твердотельные реле MOS 12-28VDC/5VTTL, фото 2
Описание
Характеристики
Информация для заказа
Общие данные заказа
Тип MOS 12-28VDC/5VTTL
Номер для заказа 8937930000
Исполнение MICROOPTO, твердотельные реле, 1 Нормально разомкнутый контакт (TTL), Номинальное напряжение: 12 В (DC)... 28 В (DC) , Номинальное напряжение переключения: 5 В TTL, Ток: 50 мА, Винтовое соединение
GTIN (EAN) 4032248716166
Норма упаковки (VPE) 1 Шт.
Availability Stock article
Размеры и массы
Ширина 6,1 мм
Ширина (в дюймах) 0,24 inch
Высота 88,1 мм
Высота (в дюймах) 3,468 inch
Глубина 97,8 мм
Глубина (дюймов) 3,85 inch
Масса нетто 34 g
Температуры
Влажность Отн. влажность 5–93 %, Tu = 40 °C, без образования конденсата
Рабочая температура, макс. 60 °C
Рабочая температура, мин. -25 °C
Температура хранения, макс. 60 °C
Температура хранения, мин. -40 °C
Рабочая температура -25 °C...60 °C
Температура хранения -40 °C...60 °C
Случай ошибки
MTTF 2 047 годы
сторона управления
Номинальное напряжение 12 В (DC)... 28 В (DC)
Мощность удержания 150 мВт
Напряжение срабатывания / отпускания 10.7 V / 10.6 V DC
Индикация состояния Зеленый светодиод
Схема защиты Варистор, Защита от переполюсовки
Сторона нагрузки
Номинальное напряжение переключения 5 В TTL
Ток 50 мА
Номинальный ток переключения 50 мА
Категория нагрузки LC A
Задержка включения тип. < 1 мкс
Задержка выключения тип. < 4 мкс
Падение напряжения при макс. нагрузке 90 mV
Ток утечки < 1 мкА
Защита от короткого замыкания Нет
Защитная цепь Варистор
макс. частота переключения (постоянное управляющее напряжение) 100 kHz
Номинальное вспомогательное напряжение 5 V DC ± 10 % / max. 50 mA
Данные о контактах
Тип контакта 1 Нормально разомкнутый контакт (TTL)
Общие данные
Монтажная рейка TS 35
Класс пожаростойкости UL 94 V-0
Координация изоляции
Номинальное напряжение 300 V
Степень загрязнения 2
Категория перенапряжения III
Геометрический зазор (вход-выход) > 3 мм
Электрическая прочность вход-выход 3 KVeff / 1 Min.
Электрическая прочность относительно монтажной рейки 4 кВэфф / 1 мин.
Импульсное перенапряжение, до 4 кВ (1,2/50 мкс)
Вид защиты IP20
Дополнительные сведения о сертификатах/стандартах
Нормы DIN EN 50178, GL 2003, абзац Vl 9, IEC 62314, UL 508
Сертификат № (GERMLLOYD) 54853-08
Сертификат № (cULus) E141197
Дополнительные характеристики
СостояниеНовое
  • Цена: Цену уточняйте
