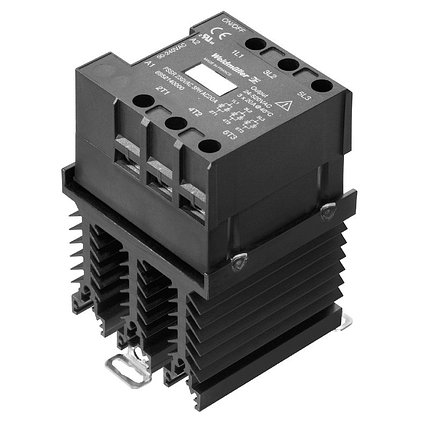

Твердотельное реле питания PSSR 230VAC/3PH AC 20A, фото 2
Твердотельное реле питания PSSR 230VAC/3PH AC 20A, фото 2
Описание
Характеристики
Информация для заказа
Общие данные заказа
Тип PSSR 230VAC/3PH AC 20A
Номер для заказа 8952140000
Исполнение Power Solid-State Relais, Полупроводниковый контактор, 3 Нормально разомкнутый контакт (Симистор (нулевой перекрестный переключатель)), Номинальное напряжение: 90...240 В ACAC/DC , Номинальное напряжение переключения: 24…520 В AC, Ток: 20 A @ 55 °C, 12 A (AC 53), Винтовое соединение
GTIN (EAN) 4032248743261
Норма упаковки (VPE) 1 Шт.
Availability Delivery date on request
Размеры и массы
Ширина 89,6 мм
Ширина (в дюймах) 3,528 inch
Высота 98 мм
Высота (в дюймах) 3,858 inch
Глубина 126,2 мм
Глубина (дюймов) 4,968 inch
Масса нетто 976 g
Температуры
Влажность 40...85 % (в помещении), без образования конденсата
Рабочая температура, макс. 80 °C
Рабочая температура, мин. -40 °C
Температура хранения, макс. 100 °C
Температура хранения, мин. -40 °C
Рабочая температура -40 °C...80 °C
Температура хранения -40 °C...100 °C
сторона управления
Номинальное напряжение 90...240 В ACAC/DC
Номинальный ток 4,5 мА при 90 В пост./перем. тока, 5,75 мА при 115 В пост./перем. тока, 11 мА при 240 В пост./перем. тока
Мощность удержания 0,4...2,6 Вт
Напряжение срабатывания / отпускания 90 V / 15 V AC
90 V / 15 V DC
Индикация состояния Зеленый светодиод
Схема защиты Компонент RC, Варистор
Сторона нагрузки
Номинальное напряжение переключения 24…520 В AC
Ток 20 A @ 55 °C, 12 A (AC 53)
Номинальный ток переключения 20 A при 55 °C
Категория нагрузки AC 53: 3 x 12 A
Пусковой ток 550 A
Импульсная нагрузка, макс. ток 300 А (10 мс), нерегулярно
Интеграл предела нагрузки (I?t) < 10 мс 1 500 A?s
Задержка включения 30 мс
Задержка выключения 30 мс
Падение напряжения при макс. нагрузке 1,4 В
Ток утечки < 1 мА
мин. коммутационный ток 5 mA
Защита от короткого замыкания Нет
Защитная цепь Варистор, Компонент RC
Диапазон частот выходного напряжения 50 / 60 Hz
макс. частота переключения (переменное управляющее напряжение) 10 Hz
макс. частота переключения (постоянное управляющее напряжение) 10 Hz
Данные о контактах
Тип контакта 3 Нормально разомкнутый контакт (Симистор (нулевой перекрестный переключатель))
Общие данные
Исполнение Трехфазный с радиатором
Монтажная рейка TS 35
Координация изоляции
Степень загрязнения 2
Категория перенапряжения III
Геометрический зазор (вход-выход) ? 6,4 мм
Электрическая прочность вход-выход 4 кВэфф.
Диэлектрическая прочность, сторона нагрузки – корпус 3,3 кВдейств.
Импульсное перенапряжение, до 4 кВ (1,2/50 мкс)
Вид защиты IP20
Дополнительные сведения о сертификатах/стандартах
Нормы DIN EN 60950, IEC 60947-4-3
Сертификат № (cURus) E223474
данные о соединении (сторона управления)
Номин. диапазон зажима проводов (сторона управления) 1,5 mm?
Мин. диапазон зажима проводов (сторона управления) 0,75 mm?
Макс. диапазон зажима проводов (сторона управления) 2,5 mm?
Мин. момент затяжки (сторона управления) 1,2 Nm
Макс. момент затяжки (сторона управления) 2 Nm
Размер шлица (сторона управления) Кл. PZ2
Основные
СостояниеНовое
  • Цена: Цену уточняйте
