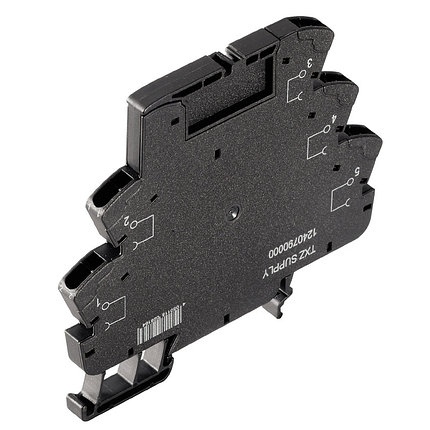

Модуль питания TXZ SUPPLY, фото 2
Модуль питания TXZ SUPPLY, фото 2
Описание
Характеристики
Информация для заказа
Общие данные заказа
Тип TXZ SUPPLY
Номер для заказа 1240790000
Исполнение TERMSERIES, Модуль питания, Количество контактов: 5, Ток: 10 A, Пружинное соединение
GTIN (EAN) 4050118028164
Норма упаковки (VPE) 10 Шт.
Availability Delivery date on request
Размеры и массы
Ширина 6,4 мм
Ширина (в дюймах) 0,252 inch
Высота 90,5 мм
Высота (в дюймах) 3,563 inch
Глубина 81,5 мм
Глубина (дюймов) 3,209 inch
Масса нетто 21 g
Температуры
Влажность Отн. влажность 5–95 %, Tu = 40 °C, без образования конденсата
Рабочая температура, макс. 60 °C
Рабочая температура, мин. -40 °C
Температура хранения, макс. 85 °C
Температура хранения, мин. -40 °C
Рабочая температура -40 °C...60 °C
Температура хранения -40 °C...85 °C
Сторона нагрузки
Ток 10 A
Данные о контактах
Тип контакта 5
Общие данные
Монтажная рейка TS 35
Класс пожаростойкости UL 94 V-0
Координация изоляции
Номинальное напряжение 300 V
Степень загрязнения 2
Категория перенапряжения III
Импульсное перенапряжение, до 6 кВ (1,2/50 мкс)
Вид защиты IP20
Размеры
Метод проводного соединения Пружинное соединение
Длина снятия изоляции Измерительное соединение 8 мм
Диапазон размеров зажимаемых проводников, измерительное соединение, 1,5 mm?
Диапазон зажима, мин. 0,14 mm?
Диапазон зажима, макс. 2,5 mm?
Поперечное сечение подключаемого провода AWG, мин. AWG 26
Поперечное сечение подключаемого провода AWG, макс. AWG 14
Сечение подключаемого провода, одножильного, мин. 0,14 mm?
Сечение подключаемого проводника, однопроволочного, макс. 2,5 mm?
Сечение подключаемого провода, гибкого, мин. 0,14 mm?
Сечение подключаемого проводника, тонкопроволочного, макс. 2,5 mm?
Сечение подключаемого провода, гибкого, мин. (AWG) AWG 26
Сечение подключаемого провода, гибкого, макс. (AWG) AWG 14
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. 0,14 mm?
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. 1,5 mm?
Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс. 0,14 mm?
Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс. 1,5 mm?
Кабельный наконечник для обжима двух проводов, мин. 0,5 mm?
Кабельный наконечник для обжима двух проводов, макс. 1 mm?
Размер лезвия 0,6 x 3,5 мм
Калибровая пробка согласно 60 947-1 A1, B1
Загрузки
Брошюра / каталог
Одобрение / сертификат / документ о соответствии
Пользовательская документация
Технические данные EPLAN, WSCAD
Технические данные
Классификация
ETIM 5.0 EC001456
ETIM 6.0 EC002586
eClass 6.2 27-37-16-90
eClass 7.1 27-37-92-08
eClass 8.1 27-37-92-08
eClass 9.0 27-37-16-92
eClass 9.1 27-37-16-92
СостояниеНовое
  • Цена: Цену уточняйте
