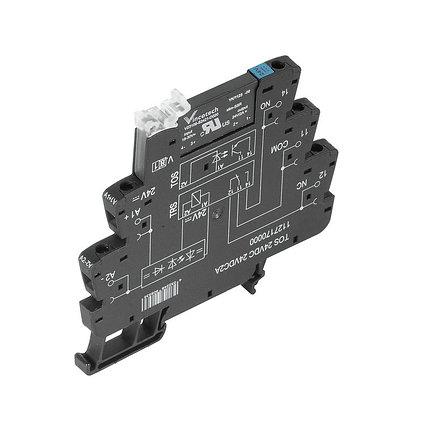

Твердотельные реле TOS 12VDC 48VDC0,1A, фото 2

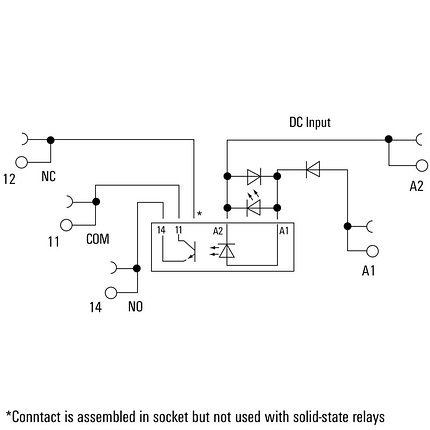

Твердотельные реле TOS 12VDC 48VDC0,1A, фото 2
Описание
Характеристики
Информация для заказа
Общие данные заказа
Тип TOS 12VDC 48VDC0,1A
Номер для заказа 1126930000
Исполнение TERMSERIES, твердотельные реле, 1 Нормально разомкнутый контакт (Биполярный транзистор), Номинальное напряжение: 12 В (DC) ± 20 % , Номинальное напряжение переключения: 0…48 В пост. тока, Ток: 100 мА, Винтовое соединение
GTIN (EAN) 4032248908653
Норма упаковки (VPE) 10 Шт.
Availability Delivery date on request
Размеры и массы
Ширина 6,4 мм
Ширина (в дюймах) 0,252 inch
Высота 89,6 мм
Высота (в дюймах) 3,528 inch
Глубина 87,8 мм
Глубина (дюймов) 3,457 inch
Масса нетто 31,4 g
Температуры
Влажность Отн. влажность 5–95 %, Tu = 40 °C, без образования конденсата
Рабочая температура, макс. 60 °C
Рабочая температура, мин. -20 °C
Температура хранения, макс. 70 °C
Температура хранения, мин. -40 °C
Рабочая температура -20 °C...60 °C
Температура хранения -40 °C...70 °C
Случай ошибки
MTTF 3 026 Годы
сторона управления
Номинальное напряжение 12 В (DC) ± 20 %
Номинальный ток 5 mA DC (±20 %)
Мощность удержания 112 мВт
Напряжение срабатывания / отпускания 4.9 V / 4 V DC
Ток срабатывания / отпускания 0.5 mA / 0.23 mA DC
Индикация состояния Зеленый светодиод
Схема защиты Выпрям. тока
Напряжение катушки запасного реле отличается от номинального управляющего напряжения Да
Напряжение катушки запасного реле 5 В DC
Сторона нагрузки
Номинальное напряжение переключения 0…48 В пост. тока
Ток 100 мА
Номинальный ток переключения 100 мА
Задержка включения ? 0.4 ms
Задержка выключения ? 3 ms
Падение напряжения при макс. нагрузке ? 1 В
Ток утечки < 10 мкА
мин. коммутационный ток 500 µA
Защита от короткого замыкания Нет
Защитная цепь Безынерционный диод
макс. частота переключения (постоянное управляющее напряжение) 10 Hz
Данные о контактах
Тип контакта 1 Нормально разомкнутый контакт (Биполярный транзистор)
Общие данные
Монтажная рейка TS 35
Класс пожаростойкости UL 94 V-0
Координация изоляции
Номинальное напряжение 300 V
Степень загрязнения 2
Категория перенапряжения III
Геометрический зазор (вход-выход) ? 5,5 мм
Электрическая прочность вход-выход 2,5 кВэфф.
Электрическая прочность относительно монтажной рейки 4 кВэфф / 1 мин.
Импульсное перенапряжение, до 6 кВ (1,2/50 мкс)
Вид защиты IP20
Дополнительные сведения о сертификатах/стандартах
Нормы DIN EN 50178
Сертификат № (cULus) E141197
Дополнительные характеристики
СостояниеНовое
  • Цена: Оптовые и розничные цены уточняйте
