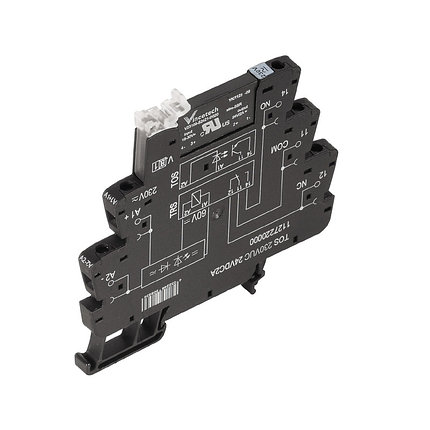

Твердотельные реле  TOS 230VUC 48VDC0,1A, фото 2
Твердотельные реле  TOS 230VUC 48VDC0,1A, фото 2
Описание
Характеристики
Информация для заказа
Общие данные заказа
Тип TOS 230VUC 48VDC0,1A
Номер для заказа 1126990000
Исполнение TERMSERIES, твердотельные реле, 1 Нормально разомкнутый контакт (Биполярный транзистор), Номинальное напряжение: 230 В UC ±10% , Номинальное напряжение переключения: 0…48 В пост. тока, Ток: 100 мА, Винтовое соединение
GTIN (EAN) 4032248908820
Норма упаковки (VPE) 10 Шт.
Availability Delivery date on request
Размеры и массы
Ширина 6,4 мм
Ширина (в дюймах) 0,252 inch
Высота 89,6 мм
Высота (в дюймах) 3,528 inch
Глубина 87,8 мм
Глубина (дюймов) 3,457 inch
Масса нетто 32,4 g
Температуры
Влажность Отн. влажность 5–95 %, Tu = 40 °C, без образования конденсата
Рабочая температура, макс. 60 °C
Рабочая температура, мин. -20 °C
Температура хранения, макс. 70 °C
Температура хранения, мин. -40 °C
Рабочая температура -20 °C...60 °C
Температура хранения -40 °C...70 °C
Случай ошибки
MTTF 1 197 Годы
сторона управления
Номинальное напряжение 230 В UC ±10%
Номинальный ток 3,5 мА AC (±30 %), 3 мА пост. (±30 %)
Мощность удержания 0,8 ВА / 660 мВт
Напряжение срабатывания / отпускания 159 V / 99 V AC
145 V / 128 V DC
Индикация состояния Зеленый светодиод
Схема защиты Выпрям. тока
Напряжение катушки запасного реле отличается от номинального управляющего напряжения Да
Напряжение катушки запасного реле 60 В DC
Сторона нагрузки
Номинальное напряжение переключения 0…48 В пост. тока
Ток 100 мА
Номинальный ток переключения 100 мА
Задержка включения < 7 мкс
Задержка выключения < 10 мс
Падение напряжения при макс. нагрузке ? 1 В
Ток утечки < 10 мкА
мин. коммутационный ток 500 µA
Защита от короткого замыкания Нет
Защитная цепь Безынерционный диод
макс. частота переключения (переменное управляющее напряжение) 3 Hz
макс. частота переключения (постоянное управляющее напряжение) 3 Hz
Данные о контактах
Тип контакта 1 Нормально разомкнутый контакт (Биполярный транзистор)
Общие данные
Монтажная рейка TS 35
Класс пожаростойкости UL 94 V-0
Координация изоляции
Номинальное напряжение 300 V
Степень загрязнения 2
Категория перенапряжения III
Геометрический зазор (вход-выход) ? 5,5 мм
Электрическая прочность вход-выход 2,5 кВэфф.
Электрическая прочность относительно монтажной рейки 4 кВэфф / 1 мин.
Импульсное перенапряжение, до 6 кВ (1,2/50 мкс)
Вид защиты IP20
Дополнительные сведения о сертификатах/стандартах
Нормы DIN EN 50178
Сертификат № (cULus) E141197
Дополнительные характеристики
СостояниеНовое
  • Цена: Оптовые и розничные цены уточняйте
