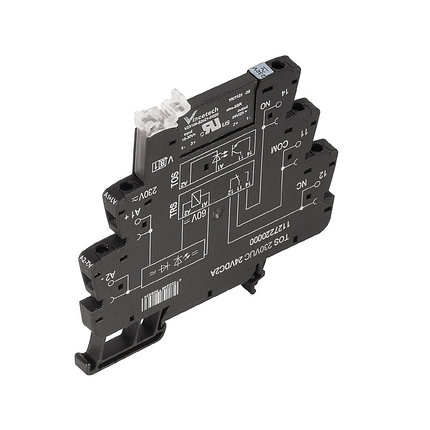

Твердотельные реле TOS 24VUC 24VDC2A, фото 2
Твердотельные реле TOS 24VUC 24VDC2A, фото 2
Описание
Характеристики
Информация для заказа
Общие данные заказа
Тип TOS 24VUC 24VDC2A
Номер для заказа 1127180000
Исполнение TERMSERIES, твердотельные реле, 1 Нормально разомкнутый контакт (MOS-FET), Номинальное напряжение: 24 В UC ± 10 % , Номинальное напряжение переключения: 3...33 В DC, Ток: 2 A, Винтовое соединение
GTIN (EAN) 4032248908837
Норма упаковки (VPE) 10 Шт.
Availability Delivery date on request
Размеры и массы
Ширина 6,4 мм
Ширина (в дюймах) 0,252 inch
Высота 89,6 мм
Высота (в дюймах) 3,528 inch
Глубина 87,8 мм
Глубина (дюймов) 3,457 inch
Масса нетто 32,4 g
Температуры
Влажность Отн. влажность 5–95 %, Tu = 40 °C, без образования конденсата
Рабочая температура, макс. 60 °C
Рабочая температура, мин. -20 °C
Температура хранения, макс. 70 °C
Температура хранения, мин. -40 °C
Рабочая температура -20 °C...60 °C
Температура хранения -40 °C...70 °C
Случай ошибки
MTTF 976 Годы
сторона управления
Номинальное напряжение 24 В UC ± 10 %
Номинальный ток 10 мА AC (±20 %), 6 мА пост. тока (±20 %)
Мощность удержания 154 мВт
Напряжение срабатывания / отпускания 18 V / 12 V AC
14 V / 13 V DC
Индикация состояния Зеленый светодиод
Схема защиты Выпрям. тока
Напряжение катушки запасного реле отличается от номинального управляющего напряжения Да
Напряжение катушки запасного реле 24 В DC
Сторона нагрузки
Номинальное напряжение переключения 3...33 В DC
Ток 2 A
Номинальный ток переключения 2 A
Пусковой ток 15 A / 10 мс
Задержка включения < 6,5 мс
Задержка выключения < 10 мс
Падение напряжения при макс. нагрузке ? 120 мВ
Ток утечки < 10 мкА
мин. коммутационный ток 5 mA
Защита от короткого замыкания Нет
Защитная цепь Безынерционный диод
макс. частота переключения (переменное управляющее напряжение) 3 Hz
макс. частота переключения (постоянное управляющее напряжение) 10 Hz
Данные о контактах
Тип контакта 1 Нормально разомкнутый контакт (MOS-FET)
Общие данные
Монтажная рейка TS 35
Класс пожаростойкости UL 94 V-0
Координация изоляции
Номинальное напряжение 300 V
Степень загрязнения 2
Категория перенапряжения III
Геометрический зазор (вход-выход) ? 5,5 мм
Электрическая прочность вход-выход 2,5 кВэфф.
Электрическая прочность относительно монтажной рейки 4 кВэфф / 1 мин.
Импульсное перенапряжение, до 6 кВ (1,2/50 мкс)
Вид защиты IP20
Дополнительные сведения о сертификатах/стандартах
Нормы DIN EN 50178
Сертификат № (cULus) E141197
Пользовательские характеристики
СостояниеНовое
  • Цена: Цену уточняйте
