| Общие данные заказа | |
| Тип | TOS 230VUC 230VAC1A |
| Номер для заказа | 1127470000 |
| Исполнение | TERMSERIES, твердотельные реле, 1 Нормально разомкнутый контакт (Симистор (нулевой перекрестный переключатель)), Номинальное напряжение: 230 В UC +5 %/ -10 % , Номинальное напряжение переключения: 24...240 В AC, Ток: 1 A, Винтовое соединение |
| GTIN (EAN) | 4032248909018 |
| Норма упаковки (VPE) | 10 Шт. |
| Availability | Delivery date on request |
| Размеры и массы | |
| Ширина | 6,4 мм |
| Ширина (в дюймах) | 0,252 inch |
| Высота | 89,6 мм |
| Высота (в дюймах) | 3,528 inch |
| Глубина | 87,8 мм |
| Глубина (дюймов) | 3,457 inch |
| Масса нетто | 31,4 g |
| Температуры | |
| Влажность | Отн. влажность 5–95 %, Tu = 40 °C, без образования конденсата |
| Рабочая температура, макс. | 60 °C |
| Рабочая температура, мин. | -20 °C |
| Температура хранения, макс. | 70 °C |
| Температура хранения, мин. | -40 °C |
| Рабочая температура | -20 °C...60 °C |
| Температура хранения | -40 °C...70 °C |
| Случай ошибки | |
| MTTF | 692 Годы |
| сторона управления | |
| Номинальное напряжение | 230 В UC +5 %/ -10 % |
| Номинальный ток | 3,5 мА AC (±30 %), 3 мА пост. (±30 %) |
| Мощность удержания | 0,8 ВА / 660 мВт |
| Напряжение срабатывания / отпускания | 159 V / 99 V AC 145 V / 128 V DC |
| Индикация состояния | Зеленый светодиод |
| Схема защиты | Выпрям. тока |
| Напряжение катушки запасного реле отличается от номинального управляющего напряжения | Да |
| Напряжение катушки запасного реле | 60 В DC |
| Сторона нагрузки | |
| Номинальное напряжение переключения | 24...240 В AC |
| Ток | 1 A |
| Номинальный ток переключения | 1 A |
| Пусковой ток | 15 A / 10 мс |
| Задержка включения | < 20 мс |
| Задержка выключения | < 20 ms |
| Падение напряжения при макс. нагрузке | ? 1,6 В |
| Ток утечки | < 1,5 мА |
| мин. коммутационный ток | 20 mA |
| Защита от короткого замыкания | Нет |
| Защитная цепь | Компонент RC |
| Диапазон частот выходного напряжения | 50 / 60 Hz |
| макс. частота переключения (переменное управляющее напряжение) | 3 Hz |
| макс. частота переключения (постоянное управляющее напряжение) | 3 Hz |
| Данные о контактах | |

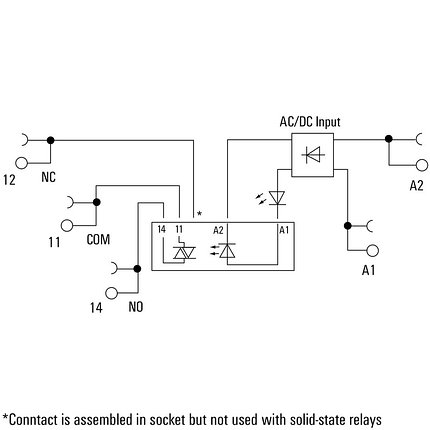

| Тип контакта | 1 Нормально разомкнутый контакт (Симистор (нулевой перекрестный переключатель)) |
| Общие данные | |
| Монтажная рейка | TS 35 |
| Класс пожаростойкости UL 94 | V-0 |
| Координация изоляции | |
| Номинальное напряжение | 300 V |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Геометрический зазор (вход-выход) | ? 5,5 мм |
| Электрическая прочность вход-выход | 2,5 кВэфф. |
| Электрическая прочность относительно монтажной рейки | 4 кВэфф / 1 мин. |
| Импульсное перенапряжение, до | 6 кВ (1,2/50 мкс) |
| Вид защиты | IP20 |
| Дополнительные сведения о сертификатах/стандартах | |
| Нормы | DIN EN 50178 |
| Сертификат № (cULus) | E141197 |
| Пользовательские характеристики | |
|---|---|
| Состояние | Новое |
