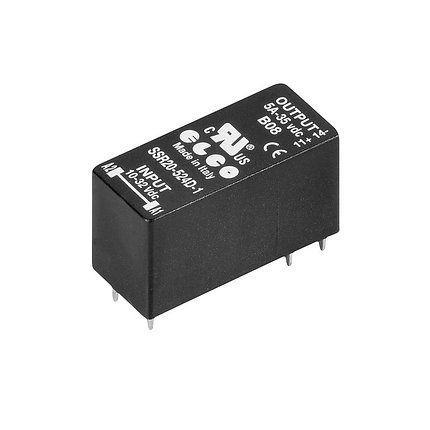

Твердотельные реле SSR 10-32VDC/0-35VDC 5A, фото 2
Твердотельные реле SSR 10-32VDC/0-35VDC 5A, фото 2
Описание
Характеристики
Информация для заказа

Тип SSR 10-32VDC/0-35VDC 5A
Номер для заказа 1421450000
Исполнение TERMSERIES, твердотельные реле, 1 Нормально
разомкнутый контакт (MOS-FET), Номинальное
напряжение: 10…32 V DC , Номинальное
напряжение переключения: 0…35 В пост. тока,
Ток: 5 A, Втычное соединение
GTIN (EAN) 4050118235302
Норма упаковки (VPE) 20 Шт.

Размеры и массы
Ширина 12,7 мм Ширина (в дюймах) 0,5 inch
Высота 29 мм Высота (в дюймах) 1,142 inch
Глубина 15,7 мм Глубина (дюймов) 0,618 inch
Масса нетто 9,87 g
Температуры
Рабочая температура, макс. 80 °C Рабочая температура, мин. -20 °C
Температура хранения, макс. 100 °C Температура хранения, мин. -40 °C
Рабочая температура -20 °C...80 °C Температура хранения -40 °C...100 °C
Случай ошибки
MTTF 1 099 Годы
сторона управления
Номинальное напряжение 10…32 V DC Номинальный ток 3…13 мА
Напряжение срабатывания /
отпускания 10 V / 8.5 V DC
Индикация состояния
Нет
Сторона нагрузки
Номинальное напряжение
переключения 0…35 В пост. тока
Ток
5 A
Номинальный ток переключения 5 A Задержка включения < 55 мкс
Задержка выключения
< 310 μs
Падение напряжения при макс.
нагрузке ≤ 0,3 В
Ток утечки < 20 мкА мин. коммутационный ток 1 mA

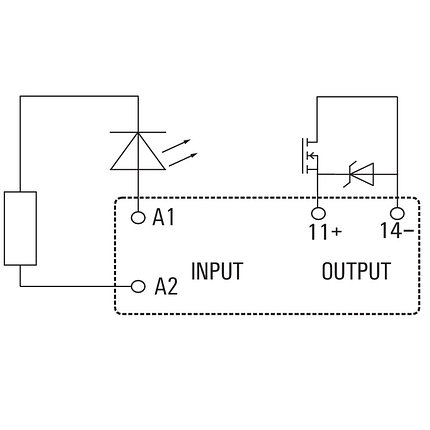

Защитная цепь Безынерционный диод
Данные о контактах
Тип контакта 1 Нормально
разомкнутый контакт
(MOS-FET)
Общие данные
Цветовой код черный
Координация изоляции
Электрическая прочность вход-выход 2,5 кВэфф. Импульсное перенапряжение, до 2,5 кВ
Размеры
Метод проводного соединения Втычное соединение Шаг в мм (P) 5 мм
Классификация
ETIM 6.0 EC001504 eClass 6.2 27-14-01-90
eClass 9.0 27-37-16-04 eClass 9.1 27-37-16-04

Дополнительные характеристики
СостояниеНовое
  • Цена: Оптовые и розничные цены уточняйте
