Тип SSR 24VDC/max.240VAC 1A
Номер для заказа 1132290000

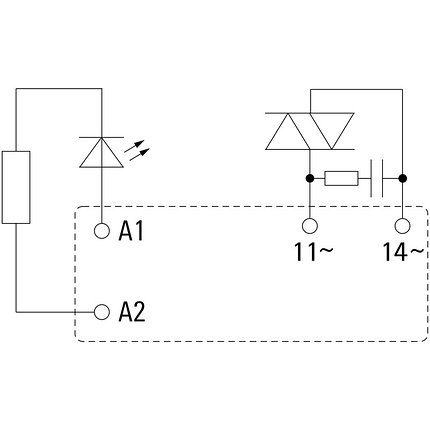

Исполнение TERMSERIES, твердотельные реле, 1 Нормально
разомкнутый контакт (Симистор (нулевой
перекрестный переключатель)), Номинальное
напряжение: 10…32 V DC , Номинальное
напряжение переключения: 12...275 В AC, Ток:
1 A, Втычное соединение
GTIN (EAN) 4050118049381
Норма упаковки (VPE) 20 Шт.

Размеры и массы
Ширина 12,7 мм Ширина (в дюймах) 0,5 inch
Высота 29 мм Высота (в дюймах) 1,142 inch
Глубина 15 мм Глубина (дюймов) 0,591 inch
Масса нетто 5,2 g
Температуры
Рабочая температура, макс. 60 °C Рабочая температура, мин. -20 °C
Температура хранения, макс. 70 °C Температура хранения, мин. -40 °C
Рабочая температура -20 °C...60 °C Температура хранения -40 °C...70 °C
Случай ошибки
MTTF 1 150 Годы
сторона управления
Номинальное напряжение 10…32 V DC Номинальный ток 3…13 мА
Напряжение срабатывания /
отпускания 10 V / 8 V DC
Индикация состояния
Нет
Сторона нагрузки
Номинальное напряжение
переключения 12...275 В AC
Ток
1 A
Номинальный ток переключения 1 A Пусковой ток 15 A / 10 мс
Задержка включения ≤ 10 мс Задержка выключения ≤ 10 мс
Падение напряжения при макс.
нагрузке ≤ 1 В
Ток утечки
< 1,5 мА
мин. коммутационный ток 50 mA Защитная цепь Компонент RC
Диапазон частот выходного
напряжения 50 / 60 Hz
Данные о контактах
Тип контакта 1 Нормально
разомкнутый контакт
(Симистор (нулевой
перекрестный
переключатель))
Общие данные
Цветовой код черный
Координация изоляции
Электрическая прочность вход-выход 2,5 кВэфф.
Размеры
Метод проводного соединения Втычное соединение Шаг в мм (P) 5 мм

Классификация
ETIM 5.0 EC000411 ETIM 6.0 EC001504
eClass 6.2 27-14-01-90 eClass 7.1 27-14-01-90
eClass 8.1 27-14-01-90 eClass 9.0 27-37-16-04
eClass 9.1 27-37-16-04
