Твердотельные реле TOP 120VAC/48VDC 0,5A, фото 2
Твердотельные реле TOP 120VAC/48VDC 0,5A, фото 2
Описание
Характеристики
Информация для заказа

Тип TOP 120VAC/48VDC 0,5A
Номер для заказа 8951080000
Исполнение TERMOPTO, твердотельные реле, 1 Нормально
разомкнутый контакт (Транзистор),
Номинальное напряжение: 120 V AC ±20 % ,
Номинальное напряжение переключения: 5...48
В DC, Ток: 500 мА, PUSH IN
GTIN (EAN) 4032248741854
Норма упаковки (VPE) 10 Шт.

Размеры и массы
Ширина 6,1 мм Ширина (в дюймах) 0,24 inch
Высота 79,4 мм Высота (в дюймах) 3,126 inch
Глубина 55 мм Глубина (дюймов) 2,165 inch
Масса нетто 19,8 g
Температуры
Влажность Отн. влажность 5–
95 %, Tu = 40 °C, без
образования конденсата
Рабочая температура, макс.
60 °C
Рабочая температура, мин. -20 °C Температура хранения, макс. 80 °C
Температура хранения, мин. -40 °C Рабочая температура -20 °C...60 °C
Температура хранения -40 °C...80 °C
Случай ошибки
MTTF 2 500 годы
Экологическое соответствие изделия
REACH SVHC Lead 7439-92-1
сторона управления
Номинальное напряжение 120 V AC ±20 % Номинальный ток 2,9 mA AC
Мощность удержания
≤ 0,3 ВА
Напряжение срабатывания /
отпускания 102 V / 48 V AC

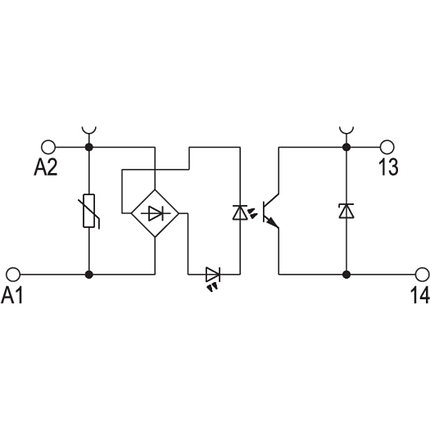

Индикация состояния Зеленый светодиод Схема защиты Варистор, Выпрям. тока
Сторона нагрузки
Номинальное напряжение
переключения 5...48 В DC
Ток
500 мА
Номинальный ток переключения 500 мА Категория нагрузки DC1
Задержка включения < 12 мкс Задержка выключения < 14 ms
Падение напряжения при макс.
нагрузке < 1 В
Ток утечки
< 10 мкА
Защита от короткого замыкания Нет Защитная цепь Безынерционный диод
макс. частота переключения
(переменное управляющее
напряжение) 10 Hz
Данные о контактах
Тип контакта 1 Нормально
разомкнутый контакт
(Транзистор)
Общие данные
Рейка TS 35 Цветовой код черный
Класс пожаростойкости UL 94 V-0

Координация изоляции
Номинальное напряжение 300 V Степень загрязнения 2
Категория перенапряжения III Геометрический зазор (вход-выход) > 3 мм
Электрическая прочность вход-выход 1,2 кВэфф. / 1 мин. Импульсное перенапряжение, до 4 кВ (1,2/50 мкс)
Вид защиты IP20
Дополнительные сведения о сертификатах/стандартах
Нормы DIN EN 50178, IEC
62314, UL 508
Сертификат № (cULus)
E223474
Размеры
Метод проводного соединения
PUSH IN

Дополнительные характеристики
СостояниеНовое
  • Цена: Цену уточняйте
