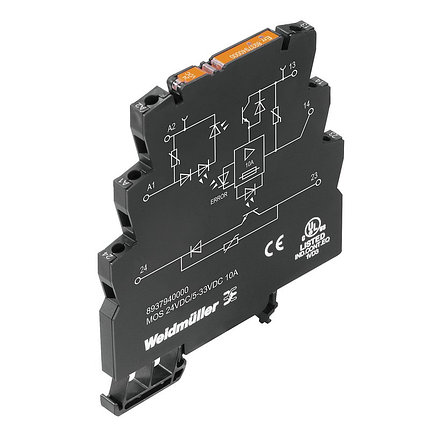

Твердотельные реле MOS 24VDC/5-33VDC 10A, фото 2
Твердотельные реле MOS 24VDC/5-33VDC 10A, фото 2
Описание
Характеристики
Информация для заказа
Общие данные заказа
Тип MOS 24VDC/5-33VDC 10A
Номер для заказа 8937940000
Исполнение MICROOPTO, твердотельные реле, 1 Нормально разомкнутый контакт (POWER MOS-FET), Номинальное напряжение: 24 В (DC) ±20 % , Номинальное напряжение переключения: 5...33 В DC, Ток: 10 A, Винтовое соединение
GTIN (EAN) 4032248716173
Норма упаковки (VPE) 1 Шт.
Availability Stock article
Размеры и массы
Ширина 6,1 мм
Ширина (в дюймах) 0,24 inch
Высота 88,1 мм
Высота (в дюймах) 3,468 inch
Глубина 97,8 мм
Глубина (дюймов) 3,85 inch
Масса нетто 38,81 g
Температуры
Влажность Отн. влажность 5–93 %, Tu = 40 °C, без образования конденсата
Рабочая температура, макс. 60 °C
Рабочая температура, мин. -25 °C
Температура хранения, макс. 60 °C
Температура хранения, мин. -40 °C
Рабочая температура -25 °C...60 °C
Температура хранения -40 °C...60 °C
Случай ошибки
MTTF 399 годы
сторона управления
Номинальное напряжение 24 В (DC) ±20 %
Мощность удержания 400 мВт
Напряжение срабатывания / отпускания 18 V / 13 V DC
Индикация состояния Зеленый светодиод
Схема защиты Варистор, Защита от переполюсовки
Сторона нагрузки
Номинальное напряжение переключения 5...33 В DC
Ток 10 A
Номинальный ток переключения 10 A
Категория нагрузки LC A
Импульсная нагрузка, макс. ток ? 11 A (? 200 µs)
Задержка включения тип. 250 мкс
Задержка выключения тип. 700 мкс
Падение напряжения при макс. нагрузке ок. 100 мВ
Ток утечки < 1 мА
мин. коммутационный ток 10 mA
Защита от короткого замыкания Да (ограничение — 4 ч / ограничение тока, внешн. < 200 А)
Индикация статуса, сторона нагрузки Красный светодиод, короткое замыкание / перегрузка на выходе
Защитная цепь Датчик тока, Варистор, Безынерционный диод
макс. частота переключения (постоянное управляющее напряжение) 50 Hz
выход с обратной связью
Твердотельный тип Биполярный транзистор
Номинальное напряжение переключения 24 В пост. тока ±20 %
Непрерывный ток 50 mA
Задержка выключения 5 s
Данные о контактах
Тип контакта 1 Нормально разомкнутый контакт (POWER MOS-FET)
Общие данные
Монтажная рейка TS 35
Класс пожаростойкости UL 94 V-0
Координация изоляции
Номинальное напряжение 300 V
Степень загрязнения 2
Категория перенапряжения III
Геометрический зазор (вход-выход) > 3 мм
Электрическая прочность вход-выход 3 KVeff / 1 Min.
Электрическая прочность относительно монтажной рейки 4 кВэфф / 1 мин.
Импульсное перенапряжение, до 4 кВ (1,2/50 мкс)
Вид защиты IP20
Пользовательские характеристики
СостояниеНовое
  • Цена: Цену уточняйте
