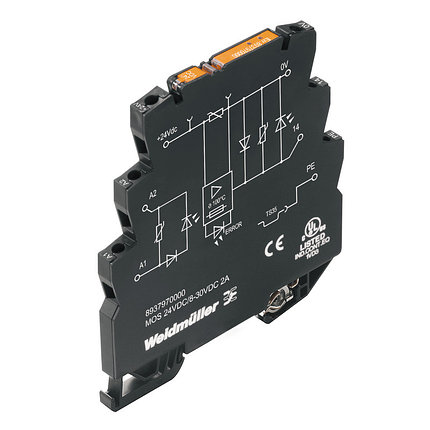

Твердотельные реле MOS 24VDC/8-30VDC 2A, фото 2
Твердотельные реле MOS 24VDC/8-30VDC 2A, фото 2
Описание
Характеристики
Информация для заказа
Общие данные заказа
Тип MOS 24VDC/8-30VDC 2A
Номер для заказа 8937970000
Исполнение MICROOPTO, твердотельные реле, 1 Нормально разомкнутый контакт (Интеллектуальный POWER MOS-FET), Номинальное напряжение: 24 В (DC) ±20 % , Номинальное напряжение переключения: 8...30 В DC, Ток: 2 A, Винтовое соединение
GTIN (EAN) 4032248716203
Норма упаковки (VPE) 1 Шт.
Availability Stock article
Размеры и массы
Ширина 6,1 мм
Ширина (в дюймах) 0,24 inch
Высота 88,1 мм
Высота (в дюймах) 3,468 inch
Глубина 97 мм
Глубина (дюймов) 3,819 inch
Масса нетто 35,81 g
Температуры
Влажность Отн. влажность 5–95 %, Tu = 55 °C, без образования конденсата
Рабочая температура, макс. 60 °C
Рабочая температура, мин. -25 °C
Температура хранения, макс. 80 °C
Температура хранения, мин. -40 °C
Рабочая температура -25 °C...60 °C
Температура хранения -40 °C...80 °C
Случай ошибки
MTTF 847 годы
сторона управления
Номинальное напряжение 24 В (DC) ±20 %
Мощность удержания ? 170 мВт
Напряжение срабатывания / отпускания 13.8 V / 13.6 V DC
Схема защиты Варистор, Защита от переполюсовки
Сторона нагрузки
Номинальное напряжение переключения 8...30 В DC
Ток 2 A
макс. коммутационный ток 2:00 AM
Категория нагрузки LC A
Задержка включения 0,1 мс
Задержка выключения < 0,5 мс
Падение напряжения при макс. нагрузке ? 50 мВ
Ток утечки < 10 мкА
мин. коммутационный ток 100 µA
Защита от короткого замыкания Да (размыкание тепловой защиты)
Индикация статуса, сторона нагрузки Зеленый светодиод, выход переключен, Красный светодиод, короткое замыкание / перегрузка на выходе
Защитная цепь Варистор, Безынерционный диод
макс. частота переключения (постоянное управляющее напряжение) 125 Hz
Номинальное вспомогательное напряжение 8…30 V DC / max. 6 mA
Данные о контактах
Тип контакта 1 Нормально разомкнутый контакт (Интеллектуальный POWER MOS-FET)
Общие данные
Исполнение с соединением функционального заземления
Монтажная рейка TS 35
Класс пожаростойкости UL 94 V-0
Координация изоляции
Номинальное напряжение 30 V
Степень загрязнения 2
Категория перенапряжения III
Электрическая прочность вход-выход 350 Вэфф. / 1 мин.
Электрическая прочность относительно монтажной рейки 350 Вэфф. / 1 мин.
Импульсное перенапряжение, до 500 В (1,2/ 50 мкс)
Вид защиты IP20
Дополнительные сведения о сертификатах/стандартах
Нормы DIN EN 50178, GL 2003, абзац Vl 9, IEC 62314, UL 508
Сертификат № (GERMLLOYD) 54853-08
Сертификат № (cULus) E141197
Дополнительные характеристики
СостояниеНовое
  • Цена: Цену уточняйте
