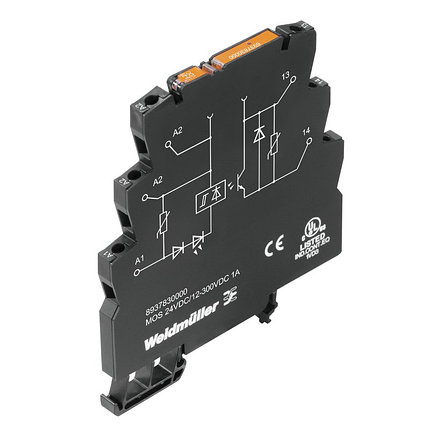

Твердотельные реле MOS 24VDC/12-300VDC 1A, фото 2
Твердотельные реле MOS 24VDC/12-300VDC 1A, фото 2
Описание
Характеристики
Информация для заказа
Общие данные заказа
Тип MOS 24VDC/12-300VDC 1A
Номер для заказа 8937830000
Исполнение MICROOPTO, твердотельные реле, 1 Нормально разомкнутый контакт (POWER MOS-FET), Номинальное напряжение: 24 В (DC) ±20 % , Номинальное напряжение переключения: 12...300 В DC, Ток: 1 A, Винтовое соединение
GTIN (EAN) 4032248716050
Норма упаковки (VPE) 1 Шт.
Availability Delivery date on request
Размеры и массы
Ширина 6,1 мм
Ширина (в дюймах) 0,24 inch
Высота 88,1 мм
Высота (в дюймах) 3,468 inch
Глубина 97,8 мм
Глубина (дюймов) 3,85 inch
Масса нетто 37 g
Температуры
Влажность Отн. влажность 5–95 %, Tu = 55 °C, без образования конденсата
Рабочая температура, макс. 60 °C
Рабочая температура, мин. -25 °C
Температура хранения, макс. 80 °C
Температура хранения, мин. -40 °C
Рабочая температура -25 °C...60 °C
Температура хранения -40 °C...80 °C
Случай ошибки
MTTF 467 годы
сторона управления
Номинальное напряжение 24 В (DC) ±20 %
Мощность удержания 0,36 Вт
Напряжение срабатывания / отпускания 18.8 V / 14.7 V DC
Индикация состояния Зеленый светодиод
Схема защиты Варистор, Защита от переполюсовки
Сторона нагрузки
Номинальное напряжение переключения 12...300 В DC
Ток 1 A
макс. коммутационный ток 1,5 A
Категория нагрузки LC A
Импульсная нагрузка, макс. ток 27 A (10 мс)
Задержка включения < 18 мкс
Задержка выключения < 1 мс
Падение напряжения при макс. нагрузке ? 0,4 В
Ток утечки < 1 мкА
Защита от короткого замыкания Нет

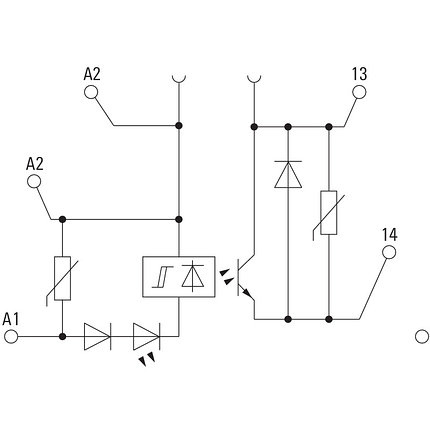

Защитная цепь Варистор, Безынерционный диод
макс. частота переключения (постоянное управляющее напряжение) 60 Hz
Данные о контактах
Тип контакта 1 Нормально разомкнутый контакт (POWER MOS-FET)
Общие данные
Монтажная рейка TS 35
Класс пожаростойкости UL 94 V-0
Координация изоляции
Номинальное напряжение 300 V
Степень загрязнения 2
Категория перенапряжения III
Геометрический зазор (вход-выход) > 3 мм
Электрическая прочность вход-выход 3 KVeff / 1 Min.
Электрическая прочность относительно монтажной рейки 4 кВэфф / 1 мин.
Импульсное перенапряжение, до 2,5 кВ (1,2/50 мкс)
Вид защиты IP20
Дополнительные сведения о сертификатах/стандартах
Нормы DIN EN 50178, GL 2003, абзац Vl 9, IEC 62314, UL 508
Сертификат № (GERMLLOYD) 54853-08
Сертификат № (cULus) E141197
Дополнительные характеристики
СостояниеНовое
  • Цена: Цену уточняйте
