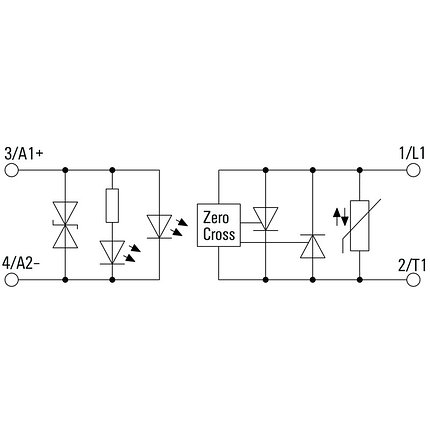

Твердотельные реле PSSR 24VDC/1PH AC75A HP, фото 2
Твердотельные реле PSSR 24VDC/1PH AC75A HP, фото 2
Описание
Характеристики
Информация для заказа
Общие данные заказа
Тип PSSR 24VDC/1PH AC75A HP
Номер для заказа 1406250000
Исполнение Power Solid-State Relais, Полупроводниковый контактор, 1 Нормально разомкнутый контакт (Тиристор (нулевой перекрестный переключатель)), Номинальное напряжение: 3.5…32 V DC , Номинальное напряжение переключения: 24…600 В перем. тока, Ток: 62 А (AC51) при 40 °C, монтаж на радиатор 0,75 К/Вт
GTIN (EAN) 4050118206852
Норма упаковки (VPE) 2 Шт.
Availability Delivery date on request
Размеры и массы
Ширина 45 мм
Ширина (в дюймах) 1,772 inch
Высота 58,5 мм
Высота (в дюймах) 2,303 inch
Глубина 29 мм
Глубина (дюймов) 1,142 inch
Масса нетто 88 g
Температуры
Влажность 40...85 % (в помещении), без образования конденсата
Рабочая температура, макс. 100 °C
Рабочая температура, мин. -55 °C
Температура хранения, макс. 125 °C
Температура хранения, мин. -55 °C
Рабочая температура -55 °C...100 °C
Температура хранения -55 °C...125 °C
сторона управления
Номинальное напряжение 3.5…32 V DC
Номинальный ток 13.4 mA DC ±20 %
Мощность удержания ? 280 мВт
Напряжение срабатывания / отпускания 3 V / 2 V DC
Индикация состояния Зеленый светодиод
Схема защиты Ограничительный диод
Сторона нагрузки
Номинальное напряжение переключения 24…600 В перем. тока
Ток 62 А (AC51) при 40 °C, монтаж на радиатор 0,75 К/Вт
макс. коммутационный ток 90 А
Категория нагрузки AC 51
Пусковой ток 600 A (10 ms)
Импульсная нагрузка, макс. ток 1100 А (10 мс), нерегулярно
Интеграл предела нагрузки (I?t) < 10 мс 6 000 A2s
Задержка включения ? 10 мс
Задержка выключения ? 10 мс
Падение напряжения при макс. нагрузке ? 1,4 В
Ток утечки ? 1 мА
мин. коммутационный ток 5 mA
Защита от короткого замыкания Нет
Защитная цепь Варистор
Диапазон частот выходного напряжения 50 / 60 Hz
макс. частота переключения (постоянное управляющее напряжение) 10 Hz
Данные о контактах
Тип контакта 1 Нормально разомкнутый контакт (Тиристор (нулевой перекрестный переключатель))
Общие данные
Исполнение Однофазные без радиатора (выход с переключением при нулевом напряжении)
Координация изоляции
Степень загрязнения 2
Категория перенапряжения III
Геометрический зазор (вход-выход) ? 8 мм
Электрическая прочность вход-выход 4 кВэфф.
Диэлектрическая прочность, сторона нагрузки – корпус 4 кВэфф.
Импульсное перенапряжение, до 4 кВ (1,2/50 мкс)
Вид защиты IP20
Дополнительные сведения о сертификатах/стандартах
Нормы EN 60947-4-3, EN 60950, IEC 60335-1
Сертификат № (cURus) E360862
данные о соединении (сторона управления)
Метод проводного соединения (сторона управления) Винтовое соединение
Номин. диапазон зажима проводов (сторона управления) 1,5 mm?
Мин. диапазон зажима проводов (сторона управления) 0,75 mm?
Макс. диапазон зажима проводов (сторона управления) 2,5 mm?
Проводное соединение (сторона управления) Кольцевой кабельный наконечник M4 (изолированный)
Мин. момент затяжки (сторона управления) 1,2 Nm
Макс. момент затяжки (сторона управления) 2 Nm
Размер шлица (сторона управления) Кл. PZ2
СостояниеНовое
  • Цена: Цену уточняйте
