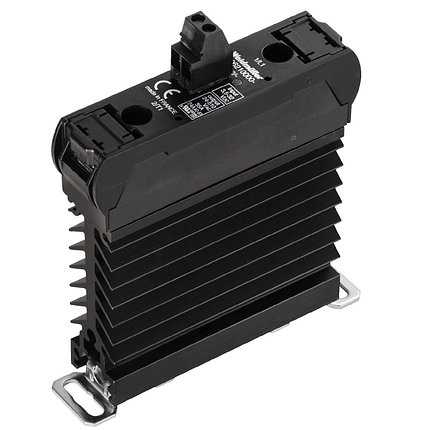

Твердотельные реле PSSR 230VAC/1PH AC 25A, фото 2
Твердотельные реле PSSR 230VAC/1PH AC 25A, фото 2
Описание
Характеристики
Информация для заказа
Общие данные заказа
Тип PSSR 230VAC/1PH AC 25A
Номер для заказа 1406220000
Исполнение Power Solid-State Relais, Полупроводниковый контактор, 1 Нормально разомкнутый контакт (Симистор (нулевой перекрестный переключатель)), Номинальное напряжение: 160...240 V AC/DC , Номинальное напряжение переключения: 12...275 В AC, Ток: 17 А (AC51) при 40 °C, 3,5 А (AC 53)
GTIN (EAN) 4050118206838
Норма упаковки (VPE) 1 Шт.
Availability Delivery date on request
Размеры и массы
Ширина 22,5 мм
Ширина (в дюймах) 0,886 inch
Высота 98 мм
Высота (в дюймах) 3,858 inch
Глубина 115,9 мм
Глубина (дюймов) 4,563 inch
Масса нетто 250 g
Температуры
Влажность 40...85 % (в помещении), без образования конденсата
Рабочая температура, макс. 100 °C
Рабочая температура, мин. -55 °C
Температура хранения, макс. 125 °C
Температура хранения, мин. -55 °C
Рабочая температура -55 °C...100 °C
Температура хранения -55 °C...125 °C
сторона управления
Номинальное напряжение 160...240 V AC/DC
Номинальный ток 6 mA AC (±20 %), 6 мА пост. тока (±20 %)
Мощность удержания ? 1,38 ВА
Напряжение срабатывания / отпускания 160 V / 5 V AC
160 V / 5 V DC
Индикация состояния Желтый светодиод
Схема защиты Выпрям. тока
Сторона нагрузки
Номинальное напряжение переключения 12...275 В AC
Ток 17 А (AC51) при 40 °C, 3,5 А (AC 53)
макс. коммутационный ток 25 А
Категория нагрузки AC 51, AC 53
Пусковой ток 140 A (10 ms)
Импульсная нагрузка, макс. ток 250 А (10 мс), нерегулярно
Интеграл предела нагрузки (I?t) < 10 мс 340 A2s
Задержка включения ? 30 мс
Задержка выключения ? 30 ms
Падение напряжения при макс. нагрузке ? 1,25 В
Ток утечки ? 1 мА
мин. коммутационный ток 5 mA
Защита от короткого замыкания Нет
Защитная цепь Варистор
Диапазон частот выходного напряжения 50...60 Hz
макс. частота переключения (переменное управляющее напряжение) 4 Hz
макс. частота переключения (постоянное управляющее напряжение) 4 Hz
Данные о контактах
Тип контакта 1 Нормально разомкнутый контакт (Симистор (нулевой перекрестный переключатель))
Общие данные
Исполнение Однофазные с установленным радиатором (выход с переключением при нулевом напряжении)
Монтажная рейка TS 35
Координация изоляции
Координация изоляции согласно EN 60947-4-3:2014
Номинальное напряжение 300 V
Степень загрязнения 2
Категория перенапряжения III
Геометрический зазор (вход-выход) ? 6,5 mm
Электрическая прочность вход-выход 4 кВэфф.
Диэлектрическая прочность, сторона нагрузки – корпус 4 кВэфф.
Импульсное перенапряжение, до 4 кВ (1,2/50 мкс)
Вид защиты IP20
Дополнительные сведения о сертификатах/стандартах
Нормы EN 60947-4-3, EN 60950, IEC 60335-1
Сертификат № (cURus) E223474
данные о соединении (сторона управления)
Метод проводного соединения (сторона управления) Винтовое соединение
Номин. диапазон зажима проводов (сторона управления) 1,5 mm?
Мин. диапазон зажима проводов (сторона управления) 0,13 mm?
Макс. диапазон зажима проводов (сторона управления) 3,3 mm?
Мин. момент затяжки (сторона управления) 0,4 Nm
Макс. момент затяжки (сторона управления) 0,5 Nm
Размер шлица (сторона управления) 0,6 x 3,5 мм
СостояниеНовое
  • Цена: Цену уточняйте
